    當前位置:*頁>>新聞資訊>>管道式流量計選型參數

    管道式流量計選型參數

    點擊次數:2359 發布時間:2021-11-05 09:22:39

    管道式流量計的選型是儀表應用中非常重要的工作,據有關資料統計,儀表在實際應用中有 2/3 的故障是儀表的錯誤選型和錯誤安裝造成的,請?zhí)貏e注意。具體注意事項如下:

    1.被測流體名稱和其化學性能。

    2.*大流量、*小流量和常用流量。推薦:常用流量應選擇在 1~3m/s 流速段內,如果不符,請用戶調整所選管道式流量計的口徑規格。

    3.*高工作壓力。

    4.*高工作溫度、*低工作溫度。

    5.被測流體必須具備一定的導電性,導電率≥5μs/cm。

    6.*大流量和*小流量必須符合表 2-1 的數據。

    7.實際*高工作壓力必須小于流量計的額定工作壓力(見傳感器銘*)。

    8.*高工作溫度和*低工作溫度必須符合流量計規定的溫度要求(見傳感器銘*)。

    9.確定是否有負壓情況存在。

    10.電*和襯里材料的選擇應滿足流體介質的化學性能。

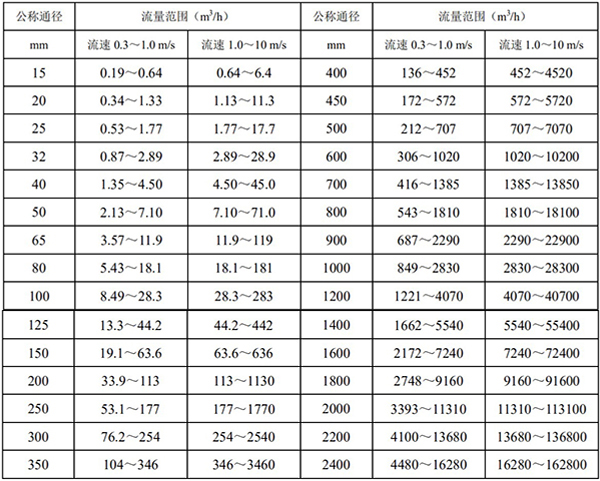

    2.1 公稱通徑與流量范圍

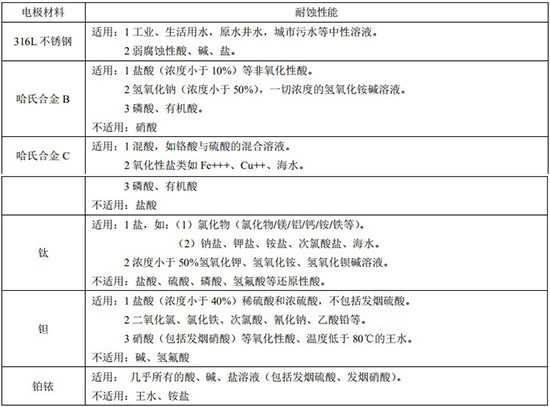

    2.2 電*材料的選擇



    2.3 襯里材料的選擇

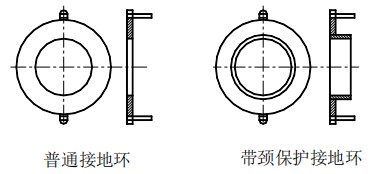

    2.4 接地環的選擇

    若與傳感器連接的管道是絕緣性,則推薦使用接地環或接地電*,若被測介質是磨損的,應選擇帶頸襯里保護接地環。

    聚四氟乙烯襯里的傳感器,安裝使用時建議配備接地環,其作用有二:一是保護襯里表面,二 是具有良好接地。



    2.5 外形和安裝尺寸,見表 2-4

    注:除表 2-4 標準連接尺寸和公稱壓力以外,可依據用戶要求,根據用戶實際安裝位置尺寸,管道公稱壓力進行非標準設計和制造。


    2.5.1 轉換器的結構和外形尺寸(詳見轉換器部分)

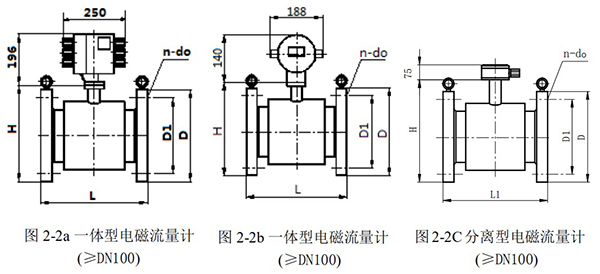

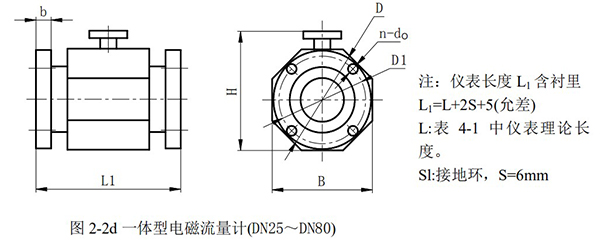

    2.5.2 管道式流量計(含傳感器)外形及連接尺寸(見圖 2-2,表 2-4)

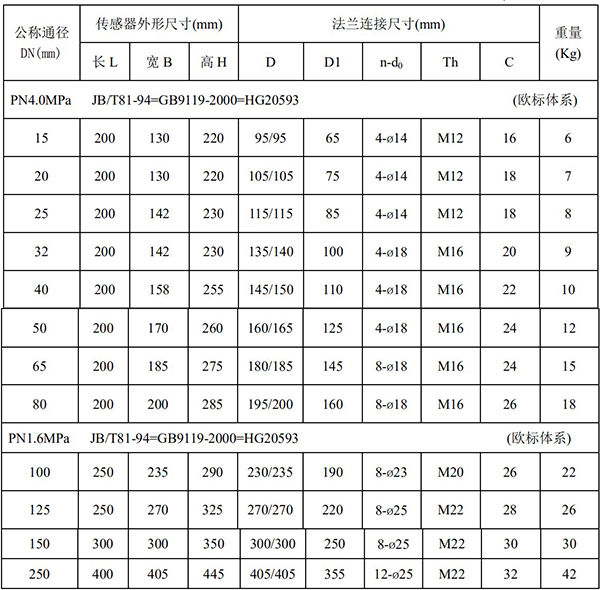

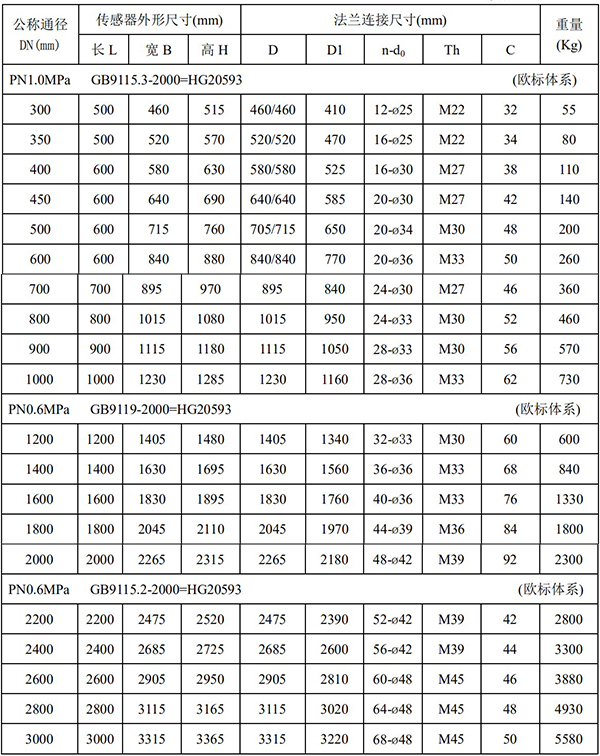

    常用規格管道式流量計外形尺寸和法蘭連接尺寸


    常用規格管道式流量計外形尺寸和法蘭連接尺寸
