    鹽酸流量計選型參數

    點擊次數:2765 發布時間:2021-05-07 06:17:12
    電磁流量計對于參數的選擇是非常關鍵的,具體我們可以通過三點來簡單說明:

    1、溫度和壓力的選擇
    電磁流量計能測量的流體壓力與溫度是有一定限制的。選用時,使用壓力必須低于該流量計規定的工作壓力。目前,國內生產的電磁流量計的工作壓力規格為:小于50mm口徑,工作壓力為1.6MPa;900mm口徑,工作壓力為1MPa;大于1000mm口徑,工作壓力為0.6MPa。電磁流量計的工作溫度取決于所用的襯里材料,一般為5—70℃。如做特殊處理,可以超過上述范圍,如凱銘儀表生產的耐磨耐腐蝕電磁流量計。變送器允許被測介質溫度為—40一十130℃。

    2、口徑與量程的選擇
    變送器口徑通常選用與管道系統相同的口徑。如果管道系統有待設計,則可根據流量范圍和流速來選擇口徑。對于電磁流量計來說,流速以2—4m/s較為適宜。在特殊情況下,如液體中帶有固體顆粒,考慮到磨損的情況,可選常用流速≤3m/s,對于易附管理的流體。可選用流速≥2m/s。變送器的量程可以根據兩條原則來選擇:一是儀表滿量程大于預計的*大流量值;二是正常流量大于儀表滿量程的50%,以保證一定的測量精度。

    3、內襯材料與電*樹料的選擇
    變送器的內襯材料及電*材料必須根據介質的物理化學性質來正確選擇,否則儀表會由于襯里和電*的腐蝕而很快損壞,而且腐蝕性很強的介質一旦泄漏容易引起事故因此,必須根據生產過程中的具體測量介質,慎重地選擇電*與襯里的材料。

    鹽酸流量計儀表選型參數
    儀表的選型是儀表應用中非常重要的工作,據有關資料統計,儀表在實際應用中有 2/3 的故障是儀表的錯誤選型和錯誤安裝造成的,請?zhí)貏e注意。具體注意事項如下:
    1.被測流體名稱和其化學性能。
    2.*大流量、*小流量和常用流量。推薦:常用流量應選擇在 1~3m/s 流速段內,如果不符,請用戶調整所選儀表的口徑規格。
    3.*高工作壓力。4.*高工作溫度、*低工作溫度。
    5.被測流體必須具備一定的導電性,導電率≥5μs/cm。
    6.*大流量和*小流量必須符合表 2-1 的數據。
    7.實際*高工作壓力必須小于流量計的額定工作壓力(見傳感器銘*)。
    8.*高工作溫度和*低工作溫度必須符合流量計規定的溫度要求(見傳感器銘*)。
    9.確定是否有負壓情況存在。
    10.電*和襯里材料的選擇應滿足流體介質的化學性能。

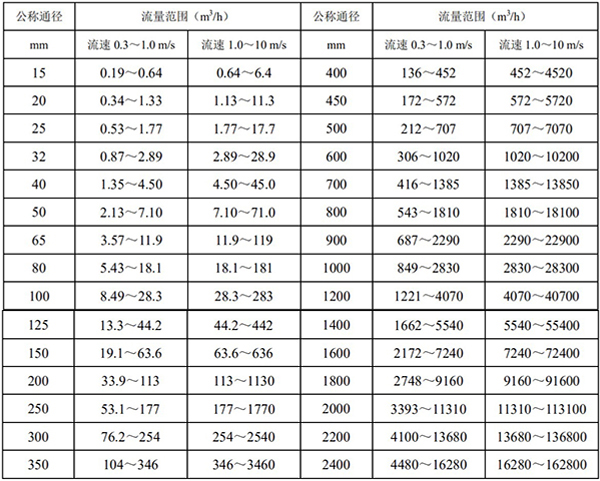

    2.1 公稱通徑與流量范圍

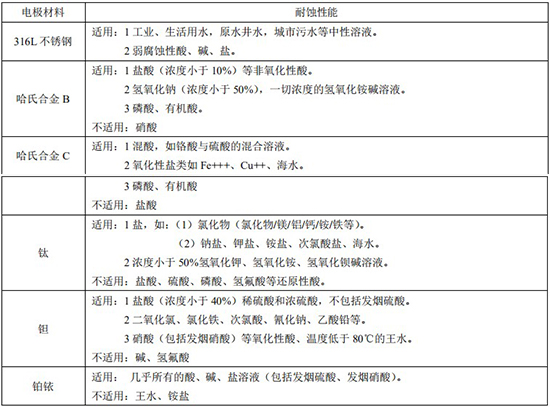

    2.2 電*材料的選擇

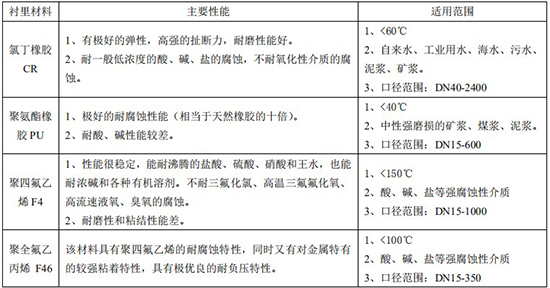

    2.3 襯里材料的選擇

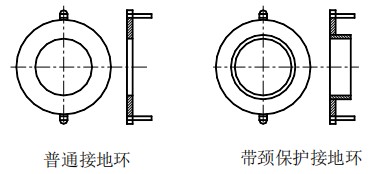

    2.4 接地環的選擇
    若與傳感器連接的管道是絕緣性,則推薦使用接地環或接地電*,若被測介質是磨損的,應選擇帶頸襯里保護接地環。
    聚四氟乙烯襯里的傳感器,安裝使用時建議配備接地環,其作用有二:一是保護襯里表面,二 是具有良好接地。

    2.5 外形和安裝尺寸,見表 2-4
    注:除表 2-4 標準連接尺寸和公稱壓力以外,可依據用戶要求,根據用戶實際安裝位置尺寸,管道公稱壓力進行非標準設計和制造。

    2.5.1 轉換器的結構和外形尺寸(詳見轉換器部分)

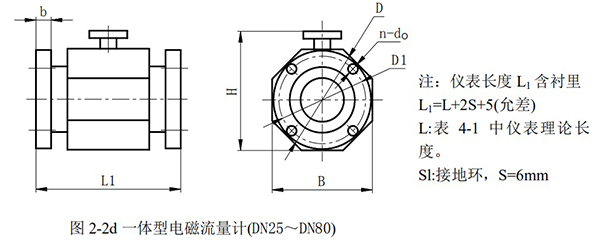

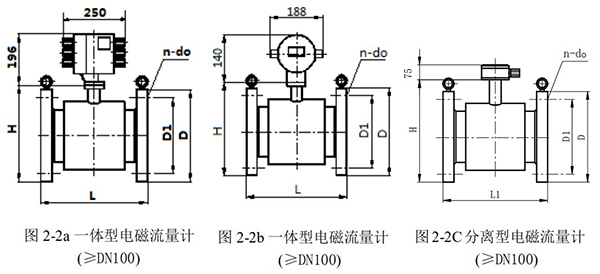

    2.5.2 電磁流量計(含傳感器)外形及連接尺寸(見圖 2-2,表 2-4)

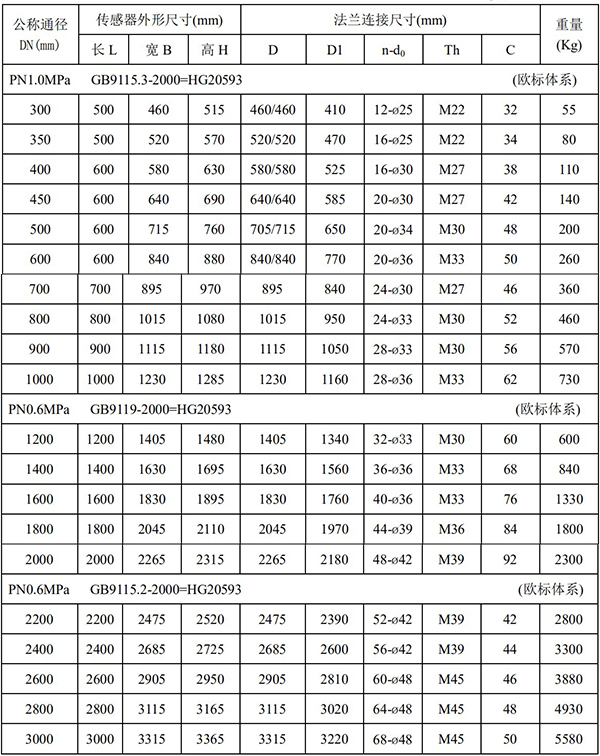

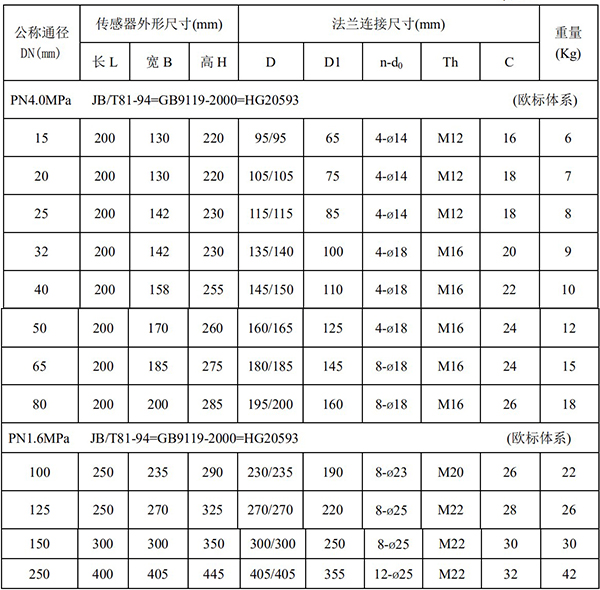

    常用規格電磁流量計外形尺寸和法蘭連接尺寸
    常用規格電磁流量計外形尺寸和法蘭連接尺寸
