    旋進旋渦流量計選型標準

    點擊次數:3187 發布時間:2021-03-12 01:54:10
    旋進旋渦流量計技術性能及選型指南
    3.1 執行標準
    JJG198-1994《速度式流量計》計量檢定規程
    3.2 精準度等級
    在規定的流量范圍內和工作條件下流量計的精確度等級為 1.0 級和 1.5 級。

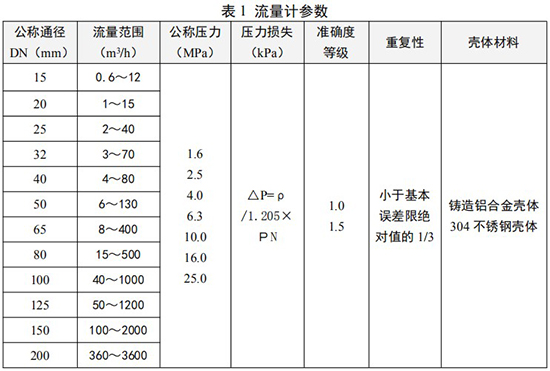

    3.3 流量計參數
    注:準確度:為溫度、壓力修正后的系統精度
    3.4 標準狀態條件
    P=101.325KPa,T=293.15K
    3.5 使用環境條件
    環境溫度:-30℃~+65℃
    相對濕度:5%~95%
    介質溫度:-20℃~+80℃
    大氣壓力:86KPa~106KPa
    3.6 工作電源及信號輸出
    3.6.1 工作電源
    A.外電源:+24VDC±15%,紋波<5%,適用于 4~20mA 輸出、脈沖輸出、報警輸出、RS-485 等;
    B.內電源:1 組 3.6V 鋰電池(ER26500),當電壓低于 3.0V 時,出現欠壓指示。
    3.6.2 整機功耗
    A.外電源:<2W;
    B.內電源:平均功耗 1mW,可連續使用兩年以上。
    3.6.3 脈沖輸出方式
    工況脈沖信號,直接將流量傳感器檢測的工況脈沖信號經光耦隔離放大輸出,高電平≥20V,低電平≤1V;
    定標脈沖信號,與 IC 卡閥門控制器配套,高電平幅度≥2.8V,低電平幅度≤0.2V,單位脈沖代表體積量可設定范圍:0.001m3~100m3。單選擇該值時必須注意:定標脈沖信號頻率應≤1000Hz。
    定標脈沖信號,經光耦隔離放大輸出,高電平≥20V,低電平≤1V。
    3.6.4 RS-485 通信(光電隔離),可實現以下功能:
    A.采用 RS-485 接口,可直接與上位機或二次表聯網,遠傳顯示介質的溫度、壓力和經溫度、壓力補償后的標準體積流量和標準體積總量;
    B.由 RS-485 接口與 HW-Ⅰ數據采集器配套,可組成電話網絡通信系統,一臺數據采集器可帶 15 臺流量計;
    C.由 RS-485 接口與 HW-Ⅱ數據采集器配套,可組成寬帶網絡通信系統,由 INTERNET 傳輸數據,一臺數據采集器可帶 8 臺流量計。
    3.6.5 4~20mA 標準電流信號(光電隔離)
    與標準體積流量成正比,4mA 對應 0 m3/h, 20 mA 對應*大標準體積流量(該值可在一級菜單中進行設置),制式:兩線制或三線制,流量計可根據所插電流模塊自動識別,并正確輸出。
    3.6.6 控制信號輸出
    A.下限報警信號(LP):光電隔離,高低電平報警,報警電平可設定,工作電壓+12V~+24V,*大負載電流 50mA;
    B.上限報警信號(UP):光電隔離,高低電平報警,報警電平可設定,工作電壓+12V~+24V,*大負載電流 50mA;
    C.關閥報警輸出(BC 端,IC 卡控制器用):邏輯門電路輸出,正常輸出低電平,幅度≤0.2V;報警輸出高電平,幅度≥2.8V,負載電阻≥100kΩ;
    D.電池欠壓報警輸出(BL 端,IC 卡控制器用):邏輯門電路輸出,正常輸出低電平,幅 度≤0.2V;報警輸出高電平,幅度≥2.8V,負載電阻≥100kΩ;
    3.7 現場顯示功能
    A.積算儀顯示面板上實時顯示工況(或標況)下的溫度、壓力、瞬時流量、累計流量;
    B.報警功能:流量上下限、溫度上下限、壓力上下限報警,報警方式:字符閃爍。
    3.8 防爆型式與等級
    隔爆型:其防爆標志為 ExdIIBT4、ExdIICT4-T6(不含乙炔);
    本安型:其防爆標志為 ExiaIICT4
    3.9 防護等級
    IP65
    3.10 壓力損失
    流量計實際壓力損失計算公式如下:
    式中:
    ΔP1--流量計實際壓力損失(KPa);
    ρ--被測介質密度(kg/m3);
    ΔP--介質為干空氣時流量計的壓力損失(KPa)。其特性曲線見圖 4
    3.11 電器接口
    內螺紋 M20*1.5
    3.12 選型指南
    3.12.1 選型條件
    用戶訂貨時應根據管道公稱壓力、*高工作壓力、工作溫度、流量范圍、環境條件等選擇合適的流量計型號和規格。
    3.12.2 合理選型
    A、用戶提供的被測流量為工況流量時,可直接依據表 2 選取相應通徑的流量計;
    B、用戶提供的被測流量為標況流量時,應將標況流量換算為工況流量,選取相應通徑的流量計。
    換算公式:
