    關于磁翻板液位計工作原理介紹

    點擊次數:5939 發布時間:2016-06-15 03:35:16

    磁翻板液位計的工作原理

     液位計采用連通器的原理。使容器內液體等高引入到液位計主體管內。在主體管內的漂浮浮球組件,根據浮力原理和磁性藕合原理。在主體管外附靠著能反映磁現象的翻柱作為液面位置的顯示。隨文體管內液位的變化,浮球組件的高低也相應變化。從而使主體管外的翻柱作180度的翻轉,當液位上升時,翻柱由白色轉為紅色,當液面下降時,翻柱由紅色轉為白色。顯示器的紅,白界位處為容器內介質液位的實際高度。從而實現液面的檢測目的如下圖所示。

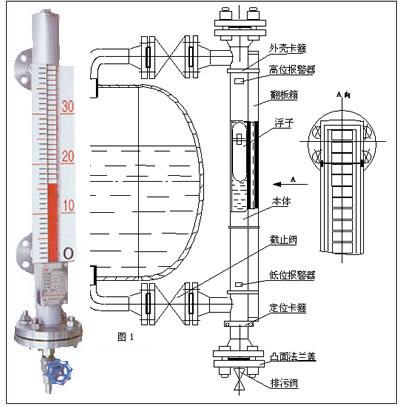

    磁翻板液位計工作原理圖


    磁翻板液位計使用

    磁翻板液位計位計可直接用來觀察各種容器內介質的液位高度。它適用于石油、化工等工業領域的液位指示,該液位計結構簡單,觀察直觀、清晰,不堵塞、不滲漏,安裝方便,維修簡單。玻璃板液位計上、下端安裝法蘭與容器相連接構成連通器,透過玻璃板可直接觀察到容器內液位的實際高度。上下閥門裝有安全鋼珠,當玻璃因意外損壞時,鋼珠在容器內壓的作用下自動密封,防止容器內液體外溢,并保證操作人員安全。


    磁翻板液位計安裝

    主體周圍不容許有導磁體靠近否則直接影響液位計工F確工作。因運輸過程中為了不使浮球組件損壞,故出廠前將浮球組件取出液位計主體管外,待液位計安裝完畢后,打開底部排污法蘭,再將浮球組件重新裝入主體管內,注意浮球組件重的一頭朝上,不能倒裝。


    磁翻板液位計特點

    1、適用于容器內液體介質的液位測量除現場顯示外,還可配遠傳變送器、液位控制器等功能
    2、顯示直觀醒目,顯示方向可根據用戶要求改變顯示萬向。
    3、測量范圍大,不受容器高度限制。
    4、顯示器組件與被測介質完全隔離,故密封性好可靠安全。
    5、結構簡單,安裝萬便,維修簡易。
    6、耐腐蝕、防爆。
    磁翻板液位計結構圖


    磁翻板液位計主要技術參數

    1、測量范圍:0~150mm、0~6000mm
    2、測量精度:±10mm
    3、介質密度:≥0.5g/cm3
    4、工作壓力:1.0,1.6,2.5,4.0MPa
    5、工作溫度:A=80℃,B=120℃,C=300℃
    6、介質粘度:≤0.4Pa.S(在介質條件下,L對粘度大或低溫時易結晶介質要選用加熱夾套)
    7、測量界位比重差:≥0.15g/cm3
    8、本廠出廠連接法蘭尺寸:DN20P   N2.5(公制管)
    9、連接法蘭采用化工部1998年發布的HG20592-20635-97法蘭標準。若采用其它法蘭標準請用戶在訂貨時注明。法蘭連接孔分布形狀:正方形。


    磁翻板液位計的防腐型材料

    1、代號:PVC,名稱:聚氯乙烯,使用范圍:水、污水、輕微的腐蝕液體。
    2、代號:PP,名稱:聚丙烯,使用范圍:耐酸、堿、油脂、油和油劑。
    3、代號:PE,名稱:聚乙烯,使用范圍:耐烯酸、堿、酒精、汽油溶劑。
    4、代號:PTEE,名稱:聚四氟乙烯,使用范圍:耐所有化學品。
    5、代號:PVDF,名稱:聚偏氟乙烯,使用范圍:耐油和油脂、酸堿溶劑。
    6、代號:PUR,名稱:聚氨脂,使用范圍:耐燃料、熱油和油的液體。
    7、代號:PA,名稱:聚酰胺,使用范圍:耐油、油脂溶劑。
